大拉杆横向波纹补偿器，是一种用来补偿弯曲管道的横向位移和角位移的工具。

中文名：大拉杆补偿器 压力级别：0.1Mpa-2.5Mpa

功 能：补偿弯曲管道的横向位移和角位移 连接方式：1、法兰连接 2、接管连接

型 号：DN100-DN5000 公式计算：Fy=Ky·Y

用途：

可以补偿弯曲管道的横向位移和角位移。

产品说明：

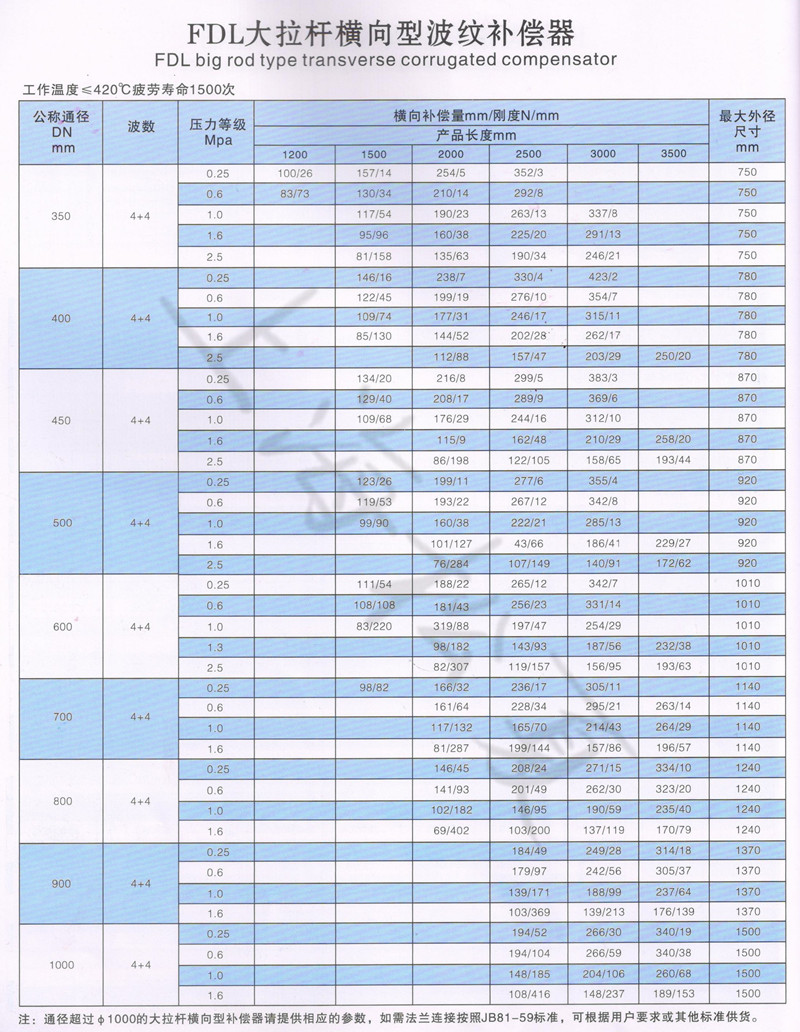

型号：DN100-DN5000，压力级别0.1Mpa-2.5Mpa 。

连接方式：1、法兰连接 2、接管连接产品横向补偿量：根据用户要求

使用说明：

大拉杆横向波纹补偿器对支座作用力的计算：

横向弹力： Fy=Ky·Y 　弯矩：M=Fy·L

式 中： Ky-横向刚度 N/mm 　Y-横向实际位移(变形量)mm

L-管架到补偿器中点的距离　 m。

安装工作：

1、补偿器到货后，需对以下内容进行开箱检查：文档资料：需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致，其它所需的附属技术文件是否齐全。外观检查：补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好，如法兰联接密封面应无贯穿伤痕，涂层无起皮、龟裂、剥落，大拉杆、运输拉杆及紧固件应完整。
